Producttype	Meting	Toon	Perifere functies
			RS485 communicatie	Analoog output	Input schakelaar	Alarmuitgang
YN194I-AX1	Afmeting: I	Eén rij: LED	Geen	Geen	Geen	Geen
YN194I-AK1			Optioneel	Optioneel 1AO	Optioneel 1-2DI	Optioneel 1-2DO
YN194I-AKY		Eén rij: LCD

Kenmerken:

Meting: eenfase stroom
● Display: een rij digitale buizen (LED) STN blauw scherm, brede kijkhoek, hoge kwaliteit, high definition LCD-scherm.
Communicatie: 1RS485 communicatie, MODBUS-RTU protocol. Met netwerkcommunicatiefunctie.
Ingang: 2 schakelaar ingang (2DI).
Uitgang: 2 schakelaars (2DO), 1 analoge (3AO).
● Uitbreiding: stroomverselaar boven AC5A vereist

Overzicht:

Digitale intelligente eenfasemeter wordt gebruikt voor het meten en weergeven van elektrische parameters van stroom, spanning, frequentie, actief vermogen, niet-actief vermogen en vermogensfactoren in het elektriciteitsnet en het automatiseringssysteem. De vergrooting wordt ingesteld via het paneel, intuïtief weergeven van de systeemparameters van het eenmalige zijdraaipunt, met hoge nauwkeurigheid, goede stabiliteit, anti-vibratie en andere voordelen, die de oorspronkelijke aanwijzerinstrumenten rechtstreeks kunnen vervangen.

Technische indicatoren:

prestaties	Parameters
Verloren Ingaan Testen Hoeveelheid Toon Toon	stroom	Beoordeelde waarde	AC5A (andere specificaties, vermeld bij bestelling)
		Overbelasting	Overbelasting: 1.2x Momenteel: 10x / 10s
		Energieverbruik	0,4 VA (per fase)
		Impedantie	＞2MΩ
		Nauwkeurigheid	RMS meting, nauwkeurigheidsklasse 0,5
Stroomvoorziening	Werkgebied		AC/DC85~270V
	Energieverbruik		≤5VA
Uitgang	Digitale interface		RS485 en Modbus-RTU protocollen
Milieu	Werkomgeving		-10~55℃
	Opslagomgeving		-20~75℃
Veiligheid	Drukbestendigheid		Ingang / vermogen > 2kV, ingang / uitgang > 2kV, vermogen / uitgang > 1kV
	Isolatie		Ingang, uitgang, voeding voor behuizing > 50MΩ

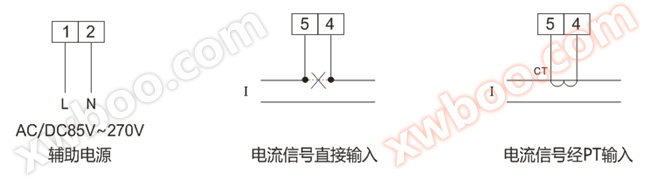

Aansluitingswijze:

Extra functies:

Voorbeeld bestelling:

Bij het ondertekenen van het contract, geef u informatie over het productmodel, het ingangssignaal en de bedradingsmethode in detail. De serie is standaard voorzien van een optreden instelling. Als de klant een speciale wens heeft, kunt u deze in detail vermelden onder andere items.
Model: YN194I-AX1 (eenfase stroommeter)
Ingang: AC5A
Communicatie: RS485/Modbus-RTU
